5 ejes

Chrono

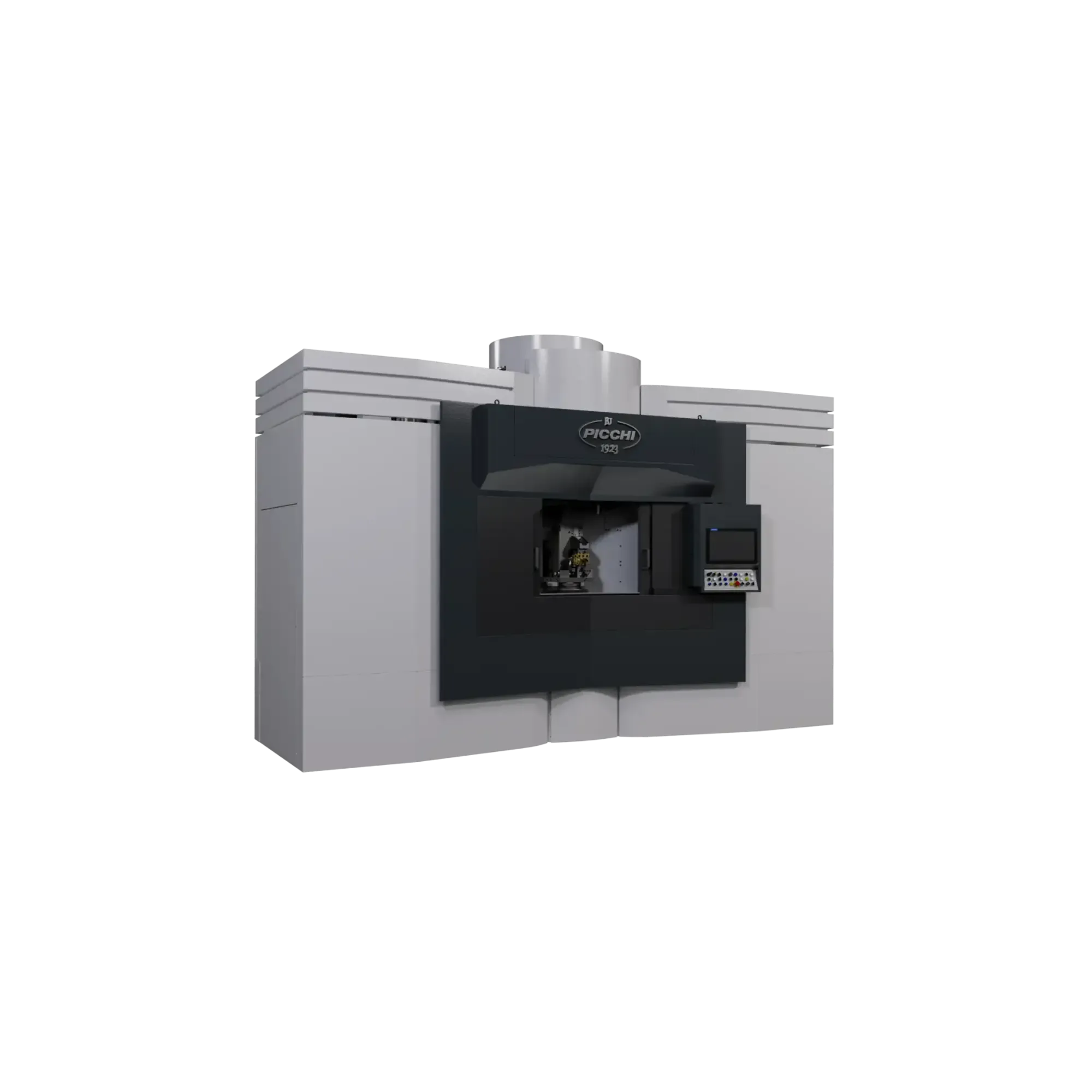

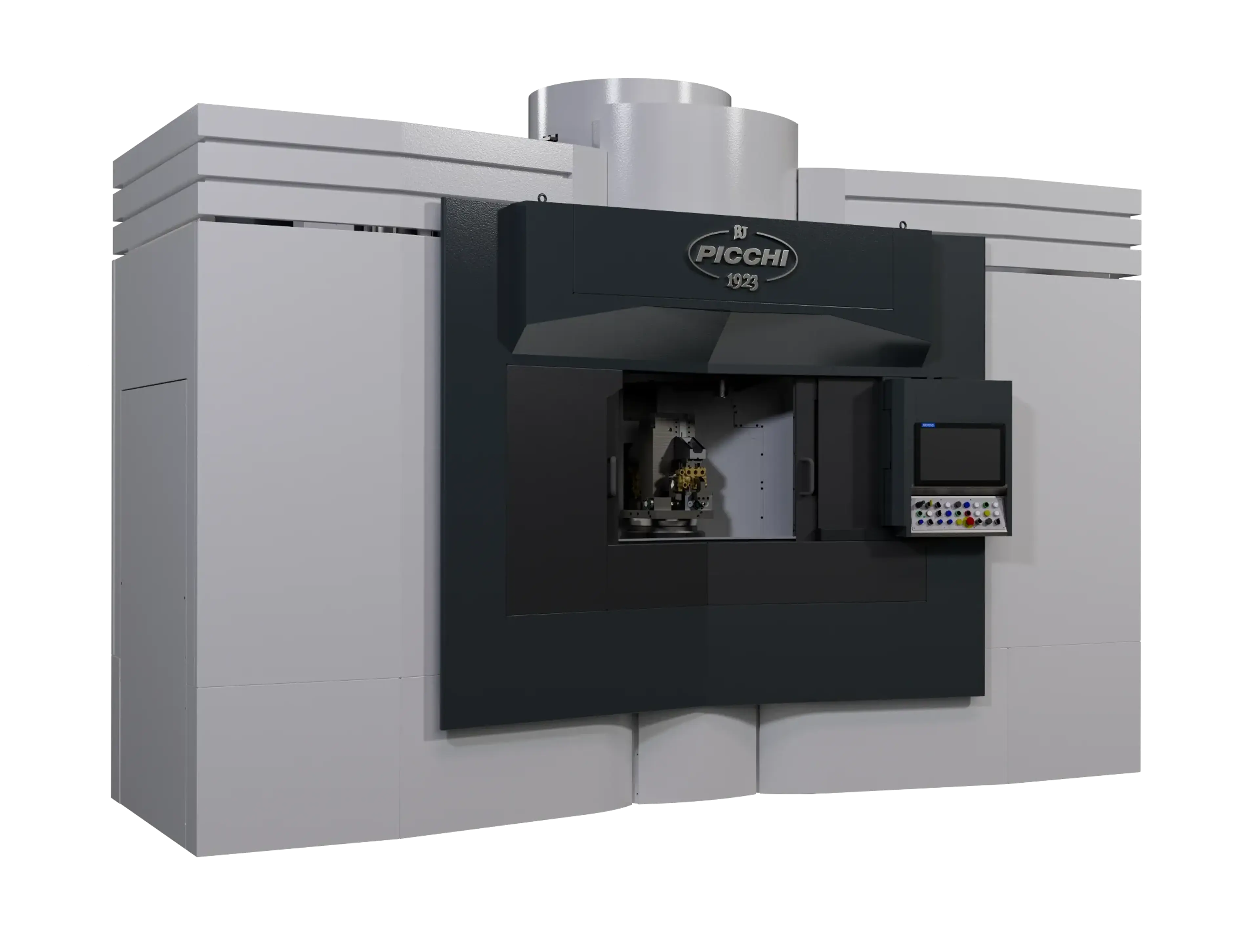

Centro de trabajo Multimandril de 5 ejes

Versión de 5 ejes;
Multicentro con 3 Centros de Trabajo conectados entre sí mediante 4 estaciones accionadas por motores de par;
Hay una estación disponible para las operaciones de carga y descarga con tiempo enmascarado;
Mecanizado de piezas distintas por cada estación o de una sola pieza con ciclo subdividido entre las diferentes estaciones;
Como opción, un Grupo de Retirada, integrado en el mandril de un centro de trabajo con acoplamiento Capto C4;
Las características de los mandriles ofrecidos y el análisis de las condiciones de trabajo permiten la elección capaz de optimizar la trabajabilidad de los materiales empleados;
Dinámica de los ejes lineales, con velocidad de 60 m/1’, y de los ejes giratorios optimizada.Capacidad del almacén de herramientas, con soluciones estándar, de 54 a 90 herramientas;
Se pueden aplicar almace nes externos gestionados también con el Centro de Trabajo en producción;
Refrigerante de alta presión a través de los mandriles, incluso en presencia del grupo de retirada;
Instalación de termorregulación para garantizar estabilidad dimensional y las máximas precisiones;
Interfaz Software «User Frendly» Picchi diseñada para hacer simple e inmediato el uso de la máquina;
Teleservicio: Sistemas de mantenimiento, diagnóstico y control a distancia;
Predisposición según los requisitos de la Industria 4.0: Interconexión a los sistemas informáticos de fábrica, supervisión de las condiciones de trabajo y de los parámetros de proceso, control adaptativo a las derivas del proceso, etc.

Un desarrollo modular del producto

Hemos diseñado la nueva mesa porta pieza integrando en una estructura de acero normalizado, verificada mediante el método FEM, el 4º y 5º eje utilizando para ambos la misma y consolidada técnica de construcción:

Accionamientos direct-drive;
Controles directos ejecutados por encoders absolutos en posición central con resolución de 0,001°G;
Frenos hidráulicos para el bloqueo de los ejes, incluso bajo fuerzas significativas durante el proceso de mecanizado.

Las demás características técnicas del Chrono permanecen sin cambios, confirmando el desarrollo modular del producto.

Evolución con el 5º eje

La presencia de solo 4 ejes para la producción de piezas complejas obliga al reposicionamiento de la pieza en la máquina para un segundo mecanizado. Esto puede no ser posible debido a las tolerancias presentes.
A esta necesidad se suman otras ventajas con la presencia de un 5º eje:

Aumento general de la calidad, no siempre acompañado de un aumento en los tiempos de ciclo;
Ahorro en los equipos de sujeción de la pieza, especialmente cuando la producción requerida es variada, también visto desde una perspectiva futura;
Reducción de los tiempos de reajuste de la máquina.

Características técnicas

Descarga la ficha técnica

Número de centros de trabajo horizontales: 3;
Carrera de los ejes X -Y- Z: 450 - 400 - 300 (550) mm;
Velocidad máxima de los ejes X -Y- Z: 30 (60) m/1’;
Acoplamiento de los mandriles: HSK 63 A;
Número de herramientas disponibles: 54 (90);
Tiempo de cambio de Herramienta: 1,5 segundos;
Tecnología de la mesa portapieza - 4.º y 5.º EJE: Direct-Drive;
Control numérico: Sinumerik 840D SL;
Potencia Instalada total: 95 / (120) kW;
Peso Total: 28.000 kg.
